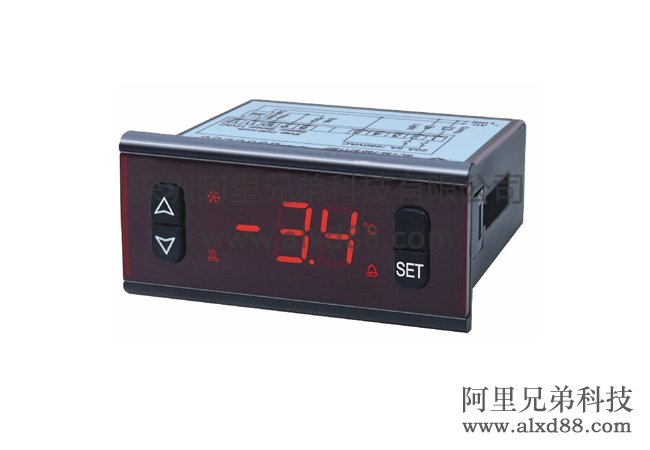

型号：ED330 数字显示温控器

外观尺寸：77MM（长）X 35MM（宽）X60MM深

开孔尺寸：71MM（长）X29MM（宽）

一：功能特点

·小型一体化智能控制

·温度控制/制冷制热模式转换/设定记忆/自诊断

二：技术参数

1、电源：230VAC

2、感温探头：NTC,一条，2米长（不分正负）

3、温度显示范围：—45~120℃（—49~248 °F） 精度：±1℃（±2°F)

   分辨率：0.1℃（—19.9-99.9℃）

4、控制温度范围：—45~120℃（—49~248 °F） 出厂值：0℃（32°F）

5、工作环境温度：—10~60℃（14~140 °F）：相对湿度：20%~90%（无结露）

6、触点容量：

   ·控制输出：常开16A/250VAC



三、面板操作

    1、控制温度(停机温度)调节：按set键闪烁显示控制温度，再按△或▽键变更数值并记忆。按住△键和▽键不放超过2秒钟可快速增减数值。按set键退出调节状态显示柜温；如不按任何键，六秒后恢复显示柜温。(控制温度调节范围:参数E 1～参数E 2)

2、制冷指示灯：制冷过程中，制冷灯亮；恒温状态制冷灯灭；延时过程中，制冷灯闪烁。

3、加热指示灯：加热过程中，加热灯亮；恒温状态加热灯灭；延时过程中，加热灯闪烁。

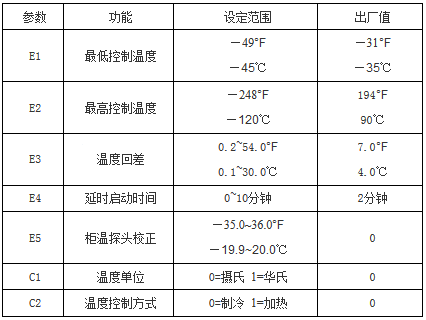

4、参数设定：

·按set键持续六秒后，进入参数设定，同时闪烁显示E 1；

·再按set键改变参数选择，依序显示E 2、E 3、E 4、E 5、C1、C2、E 1；

·按△或▽键，可显示该参数的数值并修改、存储数据；

六秒内未再按任何键，返回正常操作方式。

5、恢复出厂设定值：按住▽键一秒后，再同时按住△键六秒，显示闪烁。此时所有参数恢复成出厂      值，六秒后返回正常操作方式。

  6、参数锁定：按▽键持续六秒，闪烁显示“O F F”表示锁定，显示“O N”表示解除锁定。锁

      定参数后，参数只能查看不能更改。控制温度调节仍有效。（出厂值“O N”）

四、功能说明

1、制冷控制：

   ·温度控制方式（参数C2)设为0时，压缩机经过延时后，当柜温大于（控制温度+温差），

     压缩机启动，柜温小于控制温度，压缩机停止。

   ·为保护压缩机，压缩机每次停止的时间必须超过延时时间（E4参数）才能重新启动。

2、加热控制

   ·温度控制方式（参数C2)设为1时，发热器经过延时后，当柜温小于（控制温度-温差），发热器开始加热，柜温大于控制温度，发热器停止加热。

3、非正常工作模式：

   ·柜温探头短路或高温超限（大于120℃/248°F）显示“HH”；柜温探头开路或低温超限（小于—45℃/—41°F）显示“LL”。报警灯闪烁。

五、安装使用注意事项

1、为防止高频干扰，探头线不可与电源线或控制线捆扎并行，要分开布线。

2、如安装需要，可延长探头线最长至100米，不须重检。

3、温控器不能装在有滴水的地方。

六、温控器配套附件

1、感温探头1条

2、安装支架1件

3、挡板1件及￠3*10MM螺丝1粒。
